キーシリンダー照明

(2011/09/17)


スポンサードリンク


４輪車のなかには、ドアを開けるとキーシリンダーの周りが

リング状に光ったりする車種がありますよね。



あれ、うらやましぃなぁ、なーーんて。





というわけで作っちゃいました　ｗ





用意したのは、



・光源（ＬＥＤテープ）

・アクリルのパイプ（外径50mm）

・アクリル切断用の工具（リュータ）




実際に購入したのは、アクリルのパイプだけです。



アクリルリングがあればいいのですが、

アドレスのキーシリンダーって結構大きくて

そのサイズのアクリルリングは売ってませんでした。


ちなみにアクリルパイプは東急ハンズとかで売っています。


では、作業を簡単に紹介します。

まずは、光らせるワッカを作るために、アクリルのパイプを切ります。

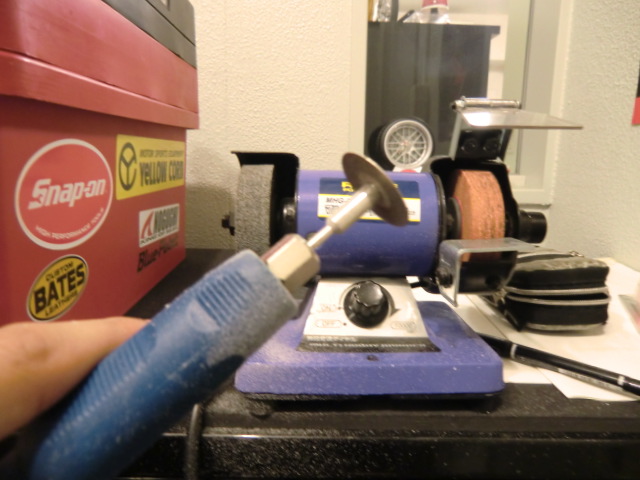

うぃぃぃぃーーん！！





すぱっ！

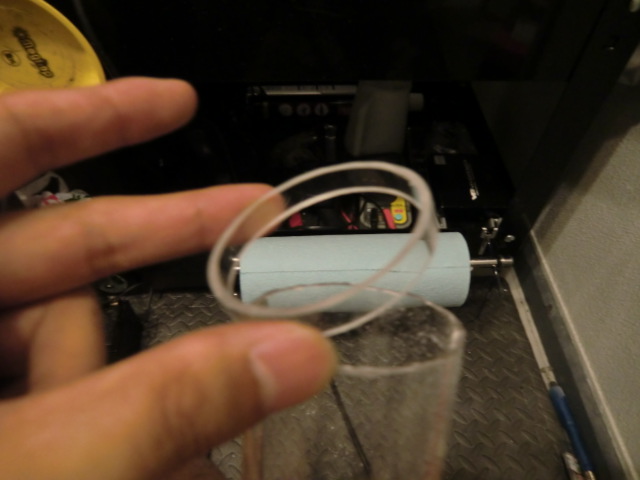

だいたい５mmくらいに切りました。

そしたら表面を磨いて整えつつ曇らせる。



さらにキーシリンダー周りを削る、削る、削る！！



アドレスのキーシリンダーって単純な円柱じゃなくて、

見えてるところの円よりも、カウルでかくれているところ

のほうが広い円になってるんです（段差がある）。



それに、買ってきたアクリルリングもキーシリンダー径より少し大きくて

内側がスカスカな感じになっちまった。



だから、ちょうどキーシリンダーの上下の位置に

溝があるんですけど、そこを塞ぐことにしました。



アクリルリングをもうひとつ作って

はまりそうな長さに切断、、メインのリングの内側のキーシリンダー上下の溝に

埋め込みました。



こんな感じにうまいこと工夫してはめないとダメでした。

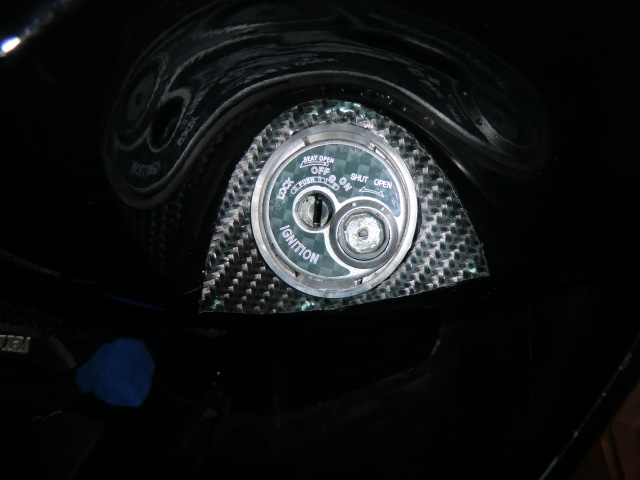

キーシリンダーカウルの周りを削ってたら、カウルまわりに傷を


つけてしまったのでカーボンシートを張ってごまかし。

リングがはまったら光源をセットします。

セットと言っても、単純に裏からテープＬＥＤをリングの周りに巻きつけて、

アルミテープで固定しているだけです。


ここはちょっと汚いので写真無しで　w

光を均一にするために、もうちょっと何とかしたいですが。


・・・では！！

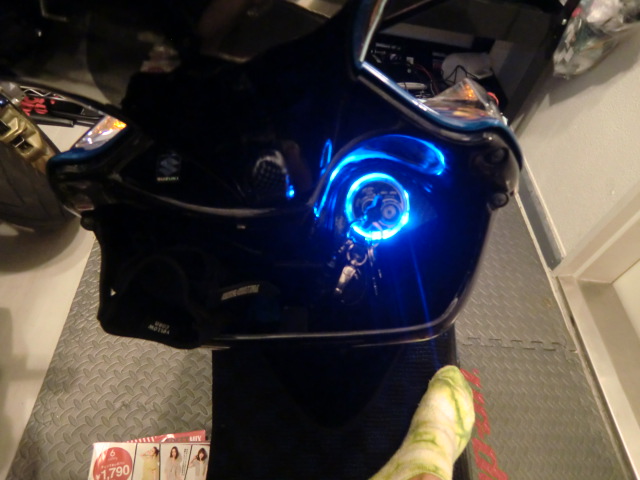

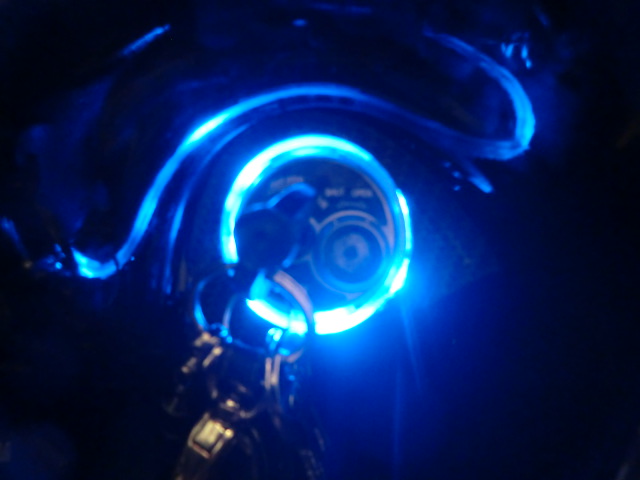

点灯！！



キーシリンダの照明にしては主張しすぎな気もしますけど。

しかもキーオンしないと点かないという、意味の無い仕様　ｗ






何かに連動させて、本来の役割を果たさせてやりたいところです。



今のところ候補としては



・リモスタアラームの解除に連動

・イルミと割り切って、ＨＩＤ点灯に連動

・マイクロウェーブセンサーに連動



あれ、エーモンのマイクロウェーブセンサーが生産終了になってる・・・。







今は、純正アラームのＬＥＤ点滅に連動させています。
